A üç tamburlu kurutucu yakıt tüketimini ve zemin alanını büyük ölçüde azaltmak için benzersiz üç silindirli, kendinden yalıtımlı bir yapı kullanan gelişmiş, yüksek verimli bir endüstriyel kurutma sistemidir. Enerji maliyetlerinin operasyonel giderlerin önemli bir kısmını oluşturduğu ve sürdürülebilirliğin tartışmasız olduğu bir çağda, bu teknoloji niş bir inovasyondan modern kurutma süreçlerinin temel bir bileşenine dönüştü. Atmosfere büyük miktarlarda ısı harcayan geleneksel tek tamburlu ünitelerin aksine, üç tamburlu tasarım, malzemenin yolculuğu sırasında hiçbir zaman soğuk bir yüzeye temas etmemesini sağlayarak endüstrilerin dökme katıları genellikle %70'i aşan termal verimliliklerle işlemesine olanak tanır.

Üç Tamburlu Kurutucu Tam Olarak Nedir?

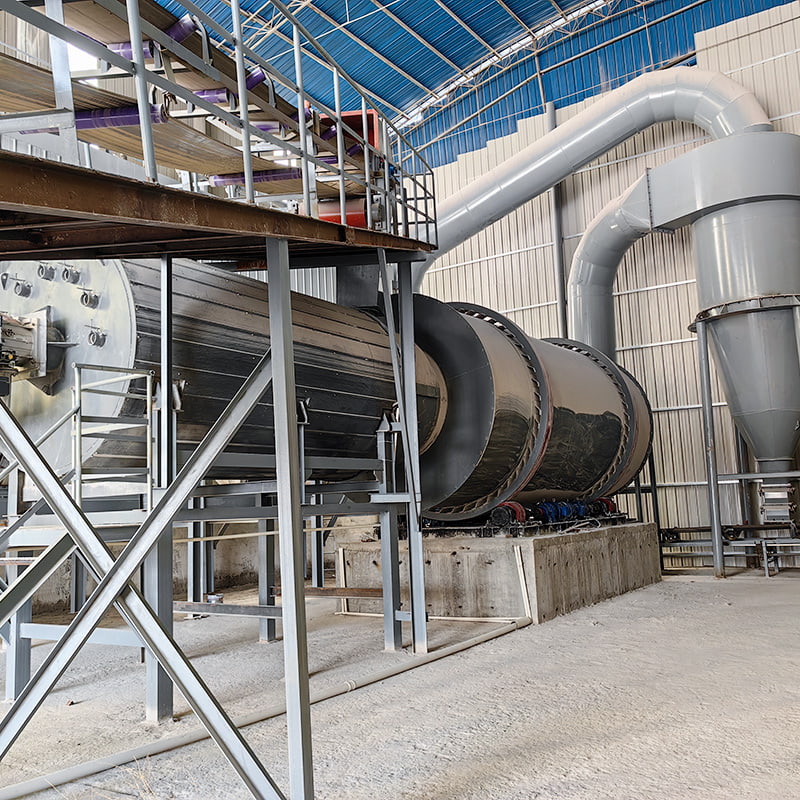

A üç tamburlu kurutucu sıcak havayı tek bir kompakt ayak izi içerisinde üç ayrı malzeme yolundan geçirerek ısı alışverişini en üst düzeye çıkarmak için tasarlanmış, iç içe geçmiş eşmerkezli bir silindir sistemidir. Bu ekipman, tek bir masif döner tüp yerine, farklı çaplarda üç varilin bir araya getirilmesinden oluşur. Sıcak hava ve malzeme iç silindirden geçerek orta silindire ve son olarak da boşaltmadan önce dış silindire doğru akar. Bu çok geçişli tasarım, fiziksel zemin alanının çok küçük bir kısmını kaplarken, kurutma işlemine tek tamburlu kurutucunun ısı transfer uzunluğunun üç katını etkili bir şekilde verir.

Fiziksel konfigürasyon bir benzersiz kendinden yalıtım özelliği . Yüksek sıcaklıktaki gaz merkezden aktığı ve hemen diğer malzeme taşıyan silindirler tarafından çevrelendiği için ısı hapsedilir. Makinenin dış kabuğu, geleneksel kurutucularla karşılaştırıldığında dokunulduğunda oldukça soğuk kalır; bu, termal enerjinin fabrika ortamına yayılmak yerine malzeme tarafından emildiğini gösteren doğrudan bir göstergedir. Bu yapısal bütünlük, onu özellikle kesin nihai nem içeriğinin kritik olduğu biyokütle, mineraller, kum ve kimyasal ürünlerin kurutulması için uygun kılar.

Üstün Verimliliğin Arkasındaki Çalışma Prensibi

Üç tamburlu kurutucunun üstün verimliliği, sıcak gaz ile ıslak malzeme arasındaki sıcaklık farkını maksimuma çıkaran ters akım ve eş zamanlı hibrit akış mekanizmasına bağlıdır. İşlem, yüksek hızlı sıcak havanın en içteki tambura girmesiyle başlar. Burada en ıslak malzeme eklenir ve doğrudan temas yoluyla hızla kurutulur. Malzeme özel kaldırma platformları boyunca akarken, sıcak hava akımı boyunca perde benzeri bir düzende basamaklanarak düzgün bir kuruma sağlar. Uluslararası Enerji Araştırmaları Dergisi'nin termal dinamik verilerine göre, bu tür çok geçişli odalarda doğrudan temasla kurutma, tek geçişli ışınımlı kurutmaya kıyasla ısı transfer katsayılarını %45'e kadar artırıyor.

Malzeme iç tamburun sonuna ulaştığında tekrar orta silindire düşer. Bu aşamada akış dinamikleri değişir. Kısmen kurutulmuş malzeme artık sıcak gazın ters yönünde hareket ederek bir karşı akım akışı . Bu en verimli ısı değişim aşamasıdır çünkü en kuru malzeme en sıcak havayla buluşur. Son olarak, malzeme dış silindirden son bir geçiş yaparak, dış kabuğun ön ısıtmasını yaparken ve artık ısıyı hapsederken bir stabilizasyon veya soğutma aşamasından geçer. Bu üçlü maruz kalma yöntemi, üretilen her ısı birimi için önemli ölçüde daha yüksek bir yüzdenin kullanıldığı ve tipik egzoz sıcaklıklarının tek tamburlu modellerin çok altına düştüğü anlamına gelir.

Modern Kurutma Prosesleri için Üç Tamburlu Kurutucu Neden Gereklidir?

Üç tamburlu kurutucu çok önemlidir çünkü geleneksel endüstriyel kurutmanın en büyük üç sıkıntı noktasını çözmektedir: aşırı enerji israfı, devasa operasyonel ayak izleri ve tutarsız çıktı kalitesi. Modern işleme tesisleri, giriş ısısının %30 ila %40'ını doğrudan atmosfere veren eski sistemlerin termal verimsizliğini karşılayamaz. Avrupa Enerji Verimliliği Direktifi, endüstriyel operatörleri karbon nötr hedeflerle uyumlu teknolojiler aramaya itmiştir ve üç tamburlu sistem, yakıt tüketimini neredeyse yarı yarıya azaltarak tam olarak bunu sağlamaktadır.

Eşsiz Isı Verimliliği ve Yakıt Tasarrufu

Endüstriyel kurutma alanı testlerinden toplanan veriler, standart tek tamburlu döner kurutucunun %35'lik bir termal verimliliği korumakta zorlandığını ve ısının çoğunun kabuktan kaybolduğunu göstermektedir. Üç tamburlu bir kurutucu, kendinden yalıtımlı boşlukları sayesinde rutin olarak %75 ila %85'lik termal verimliliğe ulaşır. Bu, somut yakıt tasarrufu anlamına gelir. Saatte 20 metrik ton kum kurutan bir üretim hattı için, üç tamburlu bir tasarıma geçiş, kömür tüketimini 400 kg/saatten yaklaşık 240 kg/saat'e düşürebilir; bu da yakıt maliyetlerinde %40'lık bir azalma demektir.

Kompakt Kaplama Alanı ve Azalan İnşaat Maliyetleri

Yer, çoğu köklü fabrikada bir ayrıcalıktır. Üç tamburlu kurutucu, eşdeğer çıktıya sahip tek tamburlu kurutucuya kıyasla gerekli ekipman uzunluğunu yaklaşık %60 ila %70 oranında azaltır. Örneğin saatte 15 ton işleme kapasitesine sahip geleneksel tek tamburlu bir kurutucunun uzunluğu 25 metre olabilir. Aynı verimi sunan üç tamburlu kurutucu yalnızca yaklaşık 8 ila 10 metre uzunluğundadır. Uzunluktaki bu azalma doğrudan inşaat mühendisliği maliyetlerini düşürür, kurulumu basitleştirir ve destekleyici taşıma ve toz toplama altyapısının kapladığı alanı en aza indirir.

Üstün Ürün Kalitesi ve Operasyonel Güvenlik

Malzeme kontrollü bir termal değişime maruz kaldığından, tek geçişli kurutucularda yaygın olan "aşırı kuruma" ve kavurma neredeyse tamamen ortadan kaldırılmıştır. Dış kabuk sıcaklığı düşük (genellikle 50 santigrat derecenin altında) kalarak yanık yaralanmalarını önler ve tesis havalandırma sistemleri üzerindeki yükü azaltır. Bu, teknolojiyi, tanecik bütünlüğünün ve uçucu içeriğin korunmasının nemin giderilmesi kadar önemli olduğu linyit ve bazı kimyasal tozlar gibi ısıya duyarlı malzemeler için gerekli kılmaktadır.

Tek Tamburlu, Çift Tamburlu ve Üç Tamburlu Kurutucu: Ayrıntılı Bir Karşılaştırma

Kurutma çözümleri değerlendirilirken, üç tamburlu konfigürasyon, termal tutma, alan ekonomisi ve uzun vadeli işletme maliyetleri açısından hem tek hem de çift tamburlu tasarımlardan tutarlı bir şekilde daha iyi performans gösteriyor. Tek tamburlu kurutucular, başlangıçtaki üretim karmaşıklığının düşük olması nedeniyle yaygınlığını korurken, orta ila büyük ölçekli kurutma için hızla kullanılmaz hale geliyorlar. Aşağıdaki tablo, mühendislerin bilinçli bir karar vermesine yardımcı olmak için kritik farklılıkları göstermektedir.

Endüstriyel Talebi Artıran Temel Uygulamalar

Üç tamburlu kurutucunun çok yönlülüğü, onu madencilik, inşaat, tarım ve atık yönetimi sektörlerinde standart çözüm haline getirmiştir. Çok çeşitli parçacık boyutlarını ve başlangıçtaki nem içeriğini tıkanma olmadan işleme yeteneği eşsizdir. İster ince bir toz ister yapışkan bir granül olsun, çoklu tamburların kendi kendini temizleme mekanizması, tek tamburlu üniteleri rahatsız eden birikmeyi önler. Aşağıda bu teknolojinin gerekli olduğu başlıca endüstriler bulunmaktadır.

• İnşaat ve Harç: Kuru karışım harcı için sarı kum, nehir kumu ve çakılın kurutulması. Tutarlı kimyasal bağlanma ve elek sınıflandırmasını sağlamak için nihai nem içeriğinin genellikle %0,5'in altında olması gerekir.
• Madencilik ve Mineraller: Kuvars kumu, demir cevheri konsantresi ve bakır cürufu işleniyor. Sağlam iç kanatlar, silindir duvarlarının hızla incelmesine gerek kalmadan cevherlerin aşındırıcı yapısını idare edebilir.
• Biyokütle ve Tarım: Talaş, talaş, damıtma taneleri (DDGS) ve yoncanın kurutulması. Biyokütle son derece yanıcı olduğundan, düşük dış kabuk sıcaklığı, sürekli çalışma sırasında yangın tehlikelerini önlemek açısından kritik öneme sahiptir.
• Çevre Koruma: Belediye çamurunun ve kimyasal alçının işlenmesi. Yüksek termal verimlilik, atık malzemelerin kurutulması için enerji maliyeti bariyerini azaltır ve daha sonra yakma veya depolama sahalarına atmayı ekonomik olarak uygun hale getirir.

Teknik Parametreler ve Doğru Model Seçimi

Doğru üç tamburlu kurutucu modelinin seçilmesi, buharlaşma kapasitesinin (su giderme oranı) üretim talebi ve besleme malzemesinin fiziksel özellikleriyle eşleştirilmesine bağlıdır. Mühendisler yalnızca üretim kapasitesinin ötesine bakmalıdır; Kaldırma katlarının açısı, dönüş hızı ve hava hızı, malzemenin yapışmasını ve aşırı toz taşınmasını önleyecek şekilde ayarlanmalıdır. Tipik endüstriyel modeller, saatte 500 kg su buharlaştıran kompakt ünitelerden, saatte 8.500 kg su buharlaştırabilen devasa yapılara kadar çeşitlilik gösterir.

Uzun Vadeli Performans için En İyi Bakım Uygulamaları

Üç tamburlu kurutucunun önleyici bakımı neredeyse yalnızca dahili kaldırma basamaklarının bütünlüğüne ve egzoz gazı sisteminin temizliğine odaklanır. Üçlü tambur tasarımı dış kabuktaki termal stresi azaltırken, iç borular aşındırıcı kuvvetin yükünü karşılar. Yalnızca takvim günleri yerine belirli sayıda çalışma saatini temel alan yapılandırılmış bir denetim rutini, planlanmamış aksama sürelerini önlemek açısından kritik öneme sahiptir.

Operatörler aşağıdaki kilit alanları titizlikle izlemelidir:

• Uçuş Aşınmasının Kaldırılması: İç silindirde uçuşlar yüksek sıcaklıklara ve silis kumu gibi aşındırıcı malzemelere maruz kalır. Uçuş yüksekliği %30'dan fazla yıpranırsa, malzeme perdesi çöker ve sıcak havanın ıslak beslemeyi atlamasına ve verimliliğin büyük ölçüde düşmesine neden olur.
• Hava Hızı Kalibrasyonu: İndüklenen çekiş fanı sabit bir negatif basınç sağlamalıdır. Hava hızındaki dalgalanmalar, besleme ucundan malzeme dökülmesine veya aşırı toz emisyonuna neden olabilir. Endüstri kriterleri, tambur içindeki 1,5 ila 3 m/s'lik hava hızının kum kurutma için ideal olduğunu göstermektedir.
• Rulman Yağlaması: Destek makaraları ve itme makaraları tipik olarak yüksek radyal yükler altında orta hızlarda çalışır. Yüksek sıcaklık lityum kompleks gresinin kullanılması, standart yağlayıcılara kıyasla rulman ömrünü %50'ye kadar uzatabilir.
• Mühür Denetimi: Besleme ve basma uçlarındaki labirent contalar aylık olarak kontrol edilmelidir. Sızıntı yapan bir conta, yalnızca sıcak gazı israf etmekle kalmaz, aynı zamanda tozlu bir çalışma ortamı yaratarak sağlık ve güvenlik riski oluşturur.

Ekonomik ve Çevresel Etki

Üç tamburlu kurutucu teknolojisinin benimsenmesi, eski sistemleri yenilemekten doğrudan daha düşük karbon ayak izi ve daha hızlı yatırım getirisi (ROI) anlamına gelir. Beş maden işleme tesisinde yürütülen bir yaşam döngüsü maliyet analizinde, üç tamburlu konfigürasyon yalnızca yakıt tasarrufuna dayalı olarak yalnızca 12 ila 18 aylık bir geri ödeme süresi gösterdi. Bakım tasarrufları ve artan üretim hesaba katıldığında, toplam sahip olma maliyetinin, geleneksel tek tamburlu kurulumla karşılaştırıldığında on yıllık bir süre içinde %40 daha düşük olduğu görüldü. Ayrıca azaltılmış egzoz gazı hacmi, torba filtreler veya elektrostatik çökelticiler gibi ikincil toz toplama sistemlerinin boyutunu ve güç ihtiyacını en aza indirerek ilk yatırım tasarrufunu birleştirir.

Sıkça Sorulan Sorular (SSS)

Üç tamburlu kurutucuda hangi malzemeler işlenemez?

Üç tamburlu kurutucu, serbestçe akmayan veya yuvarlanma işlemi sırasında parçalanmayan aşırı yapışkan malzemeler için uygun değildir. Islak kumu, kireçtaşını ve gevşek çamuru son derece iyi bir şekilde işlerken, macun kıvamındaki veya ağır kil içeriğine sahip malzemeler, iç silindirin içinde "toplar" oluşturabilir. Bu malzeme topları, içleri ıslak kalırken, kuru dış katmanlarla kaplanarak dibe düşerek mekanik strese neden olur. Bu tür malzemeler için, malzeme üçlü tambur boşluğuna girmeden önce bir ön kurutma karıştırma sistemi veya kürek tipi bir besleyici gereklidir.

Üç tamburlu kurutucu yılda ne kadar yakıt tasarrufu sağlayabilir?

Saatte 10 tonluk standart bir linyit kurutma işlemine dayalı olarak, üç tamburlu bir kurutucu, tek tamburlu bir kurutucuya kıyasla yılda yaklaşık 600 ila 800 metrik ton standart kömür tasarrufu sağlayabilir. Bu hesaplama, yılda 300 gün boyunca 7/24 sürekli çalışmayı varsaymaktadır. Tesisin yakıt olarak doğalgaz veya biyokütle peletleri kullanması durumunda enerji birim maliyetlerindeki azalma da benzer şekilde orantılıdır. Spesifik tasarruflar, giriş ve çıkış nem yüzdeleri arasındaki farka bağlıdır, ancak yakıt kullanımında %35'lik bir azalma muhafazakar bir sektör ortalamasıdır.

Üç tamburlu kurutucunun kurulumu karmaşık mı?

Azaltılmış yapısal ayak izi ve modüler tasarım nedeniyle kurulumu aslında eşdeğer uzunluktaki tek tamburlu kurutucuya göre daha basittir. Üç tamburlu ünitenin tamamı genellikle önceden monte edilmiş tek parça halinde veya çok az sayıda büyük bölüm halinde teslim edilir. Daha kısa bir temel tabanı ve daha az destek ayağı gerektirdiğinden inşaat mühendisliği işi önemli ölçüde azalır. Ancak ısı kaynağı fırını, kurutucu girişi ve boşaltma başlığı arasındaki hassas hizalama kritik öneme sahiptir. Hafif bir yanlış hizalama, giriş contasının hızlı aşınmasına ve dış muylu silindirleri üzerinde eşit olmayan gerilime neden olacaktır.

İç silindirlerin beklenen hizmet ömrü nedir?

Doğru malzeme seçimi ile üç tamburlu kurutucunun iç silindirlerinin aşındırıcı koşullar altında bile 5 ila 8 yıl arasında değişen bir servis ömrü vardır. Üreticiler genellikle iç namlu için 12 mm ila 16 mm kalınlığında, kazan sınıfı ısıya dayanıklı çelik plakalar (Q245R gibi) kullanır. Demir cevheri konsantresi gibi son derece aşındırıcı malzemeler için, doğrudan darbeyi absorbe etmek amacıyla iç silindirin içine aşınmaya dayanıklı çelik astarlar yerleştirilmiştir. Bu fedakar gömlekler yıllık küçük bir bakım maliyetidir ancak silindir kabuğunun yapısal ömrünü on yıl kadar uzatabilir.

Sonuç

Yüksek verimli termal işleme doğru geçiş bir trend değil, artan yakıt fiyatları ve katı çevre düzenlemelerinin yol açtığı bir zorunluluktur. üç tamburlu kurutucu operasyonel verimlilik ve mekanik güvenilirliğin bağlantı noktasında yer alır ve katı katı kurutmaya dayalı endüstriler için dönüştürücü bir çözüm sunar. Kendi kendini yalıtan yapısı sayesinde ısı kaybını radikal bir şekilde azaltan ve büyük ısı değişim yüzeyini çok daha küçük bir ayak izine sıkıştıran bu teknoloji, hem sermaye harcamalarını hem de işletme maliyetlerini düşürmek için net bir yol sağlayarak modern kurutma süreçlerinde temel bir varlık olarak yerini sağlamlaştırıyor.
