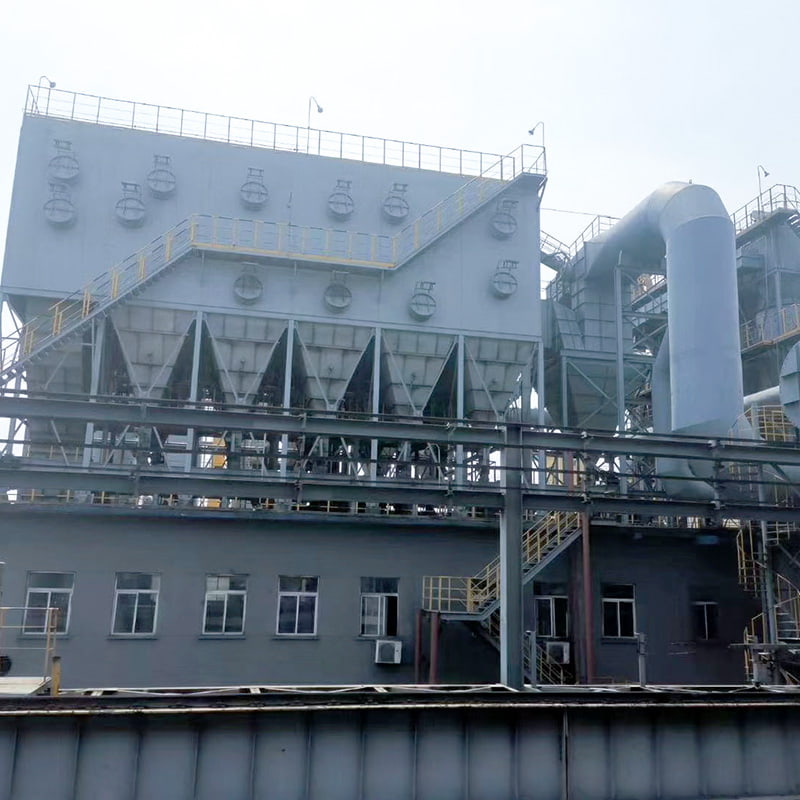

Kömür Değirmeni Patlamaya Dayanıklı Torbalı Toz Toplayıcı

TQM(M) Serisi Kömür Değirmeni Torba Tipi Patlamaya Dayanıklı Toz Toplayıcı Özellikleri
● Patlamaya dayanıklı benzersiz cihaz, toz giderme ortamının neden olduğu potansiyel patlama riskini tamamen ortadan kaldırır;
● Çevrimdışı toz temizleme, ikincil toz oluşumunu ortadan kaldırır ve mükemmel temizleme sonuçları sağlar;
● Kendiliğinden kilitlenen filtre torbası contası, mükemmel sızdırmazlık ve yüksek toz giderme verimliliği sağlar;
● Hava kutusu tipi yapı, direnci en aza indirir ve filtre torbalarının incelenmesini ve değiştirilmesini kolaylaştırır;
● Kolay kullanım ve yüksek güvenilirlik için tam otomatik kontrol.

TQMM Kömür Değirmeni Patlamaya Dayanıklı Torbalı Toz Toplayıcının Yapısı ve Çalışma Prensibi

TQMM serisi hava kutusu darbe torbası patlamaya dayanıklı toz toplayıcı temel olarak çelik taban yapı, kül hunisi, üst muhafaza, muhafaza, hava girişi ve çıkışı, filtre torbaları, temizleme cihazı ve elektrik kontrolünden oluşur. Fiili duruma bağlı olarak, silo vibratörü gibi kül giderme cihazları, haznenin dış duvarına, yıldız şeklinde bir kül boşaltma vanası veya hazne çıkışına bir vidalı konveyör monte edilebilir.
1. Filtrasyon Prensibi
Toz yüklü hava, hava girişinden girer ve hazneden geçer. Büyük toz parçacıkları atalet ve yerçekimi ile ayrılarak doğrudan haznenin tabanına düşer. Toz yüklü hava hazneden geçtikten sonra orta muhafazadaki filtre torbası filtreleme alanına girer. Hava filtre torbalarından geçerek tozu dış yüzeylerinde hapseder. Arıtılmış hava, torba açıklığından üst muhafazaya girer ve hava çıkışından dışarı atılır.
2. Temizleme Prensibi
Filtrasyon süresi arttıkça filtre torbalarının üzerindeki toz tabakası birikerek toz giderme ekipmanının direncini artırır. Direnç ayarlanan değere ulaştığında temizleme cihazı temizlemeye başlar. İlk olarak bölmedeki kaldırma valfi kapanarak filtrelenen hava akışını keser. Daha sonra solenoid darbe valfi açılır ve basınçlı havanın üst hazne içinde hızla genleşmesine ve filtre torbalarının içine akmasına, bunların genişlemesine, deforme olmasına ve titreşmesine neden olur. Ters hava akışı daha sonra torbaların dış yüzeylerine yapışan tozu süpürür, bunları uzaklaştırır ve kül haznesine düşmelerini sağlar. Temizleme tamamlandıktan sonra solenoid darbe valfi kapanır, kaldırma valfi açılır ve hazne filtrelemeye devam eder. Her bölme, bir bölmenin ve sonrakinin ilk temizliğinden oluşan bir temizleme döngüsüyle sırayla temizlenir.
3. Toz Toplama
Filtreleme ve temizleme yoluyla sıkışan toz, kül haznesine düşer ve hazne çıkışından dışarı atılır.
4. Patlamaya Karşı Korumalı Cihazın Çalışma Prensibi
Değirmen egzozundaki birincil kirletici ince taneli kömürdür. Kıvılcımlara maruz kaldığında veya sıcaklık kömür-hava karışımının parlama noktasına yükseldiğinde gaz patlayabilir. Normal şartlar altında patlamaya dayanıklı valf, ağırlığın kuvvetiyle kapatılır ve kaldıraç prensibi, valf plakasını belirli bir kuvvetle valf çerçevesine doğru bastırarak normal çalışma sırasında iyi bir hava kilidi sağlar. Bir BAO patlaması meydana geldiğinde, toz toplayıcı içindeki hava basıncı keskin bir şekilde yükselir ve valf plakasının dışarıya doğru bir itme kuvveti uygulamasına neden olur. Bu itme kuvveti ağırlığın ağırlığını aştığında valf açılır ve BAO gazının odadan boşaltılmasına izin verir, böylece toz toplayıcıyı, çevredeki tesisleri ve personeli korur.

TQMM Kömür Değirmeni Patlamaya Dayanıklı Torbalı Toz Toplayıcının Özellikleri

1. Yüksek konsantrasyonlu toz giderme için uygundur. Maksimum giriş konsantrasyonu 1000g/Nm³'e ulaşabilir ve siklon toz toplayıcı gibi ek toz toplayıcı ekipmanlara olan ihtiyacı ortadan kaldırır. Doğrudan nihai toz giderme cihazı olarak kullanılabilir.

2. Çevrimdışı temizleme teknolojisi, ekipmanın normal ve sürekli çalışmasını korurken, çevrimiçi temizlikle ilişkili ikincil toz yeniden sürüklenmesini ve "yeniden adsorpsiyon" olayını ortadan kaldıran odacıklı ters yıkama darbeli temizlemeyi kullanır. Bu, temizleme verimliliğini artırır ve filtre torbalarının ömrünü uzatır.

3. Kendiliğinden kilitlenen filtre torbası contası, ekipman ile filtre torbaları arasındaki contayı güçlendirerek toz giderme verimliliğini artırır.

4. Ekipman, yerel aşınma ve yıpranmayı en aza indiren ve filtre torbalarının incelenmesi ve değiştirilmesi sıkıntısını ortadan kaldıran bir hava kutusu yapısı kullanır.

5. Elektromanyetik darbe valfi, hassas kontrol, yüksek verimlilik ve uzun servis ömrü sunan çift diyaframlı bir yapı kullanır.

6. Kömür değirmeninin patlamaya dayanıklı torba filtresinin benzersiz patlamaya dayanıklı cihazı, toz giderme ortamındaki patlamalarla ilişkili güvenlik tehlikelerini etkili bir şekilde ortadan kaldırır.
