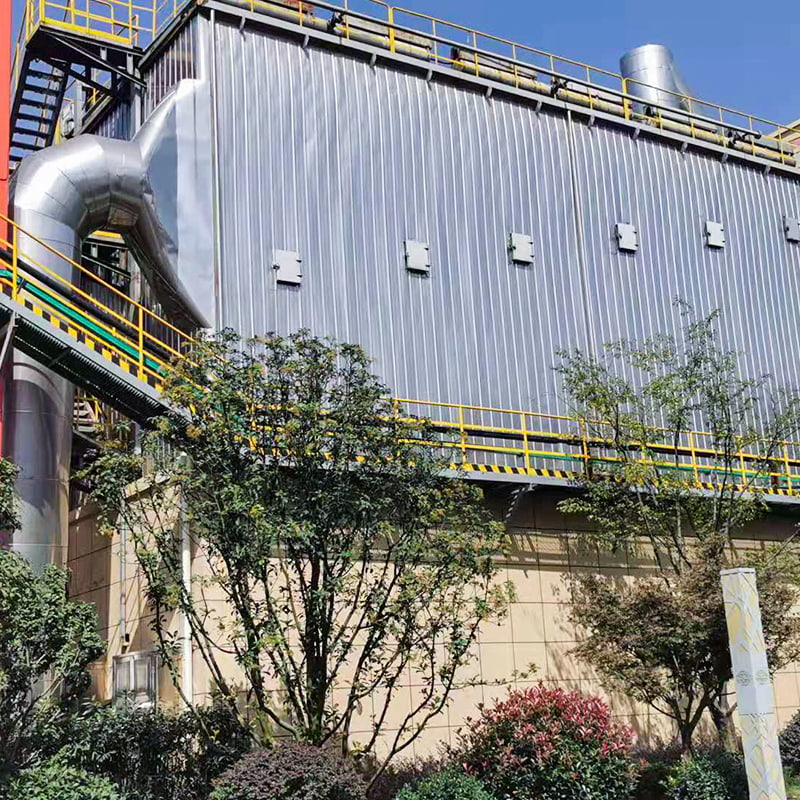

GMC darbe torbalı toz toplayıcı, Çin özelliklerini bir araya getirirken yabancı teknolojileri tanıtarak, sindirerek ve emerek firmamız tarafından geliştirilen yeni bir toz toplayıcı türüdür. Bu darbe torbası toz toplayıcı, tozu her filtre torbasından ayrı ayrı püskürtmek için yüksek basınçlı (0,5-0,4 MPa) yüksek akışlı darbe valfleri kullanır. Büyük miktarlarda ince toz içeren gazlardan ince tozun %99,9'undan fazlasını (partiküller ≤ 5 μm, içerik ≥ %70) toplayabilir. Fırınlardan, kurutuculardan, soğutuculardan ve diğer uygulamalardan egzoz gazı tozunun uzaklaştırılmasında 100 mg/Nm³'ün altındaki emisyon konsantrasyonlarıyla istikrarlı bir şekilde çalışır. Bu tip toz toplayıcı iç pazarda lider konumdadır. Mevcut çevre koruma gereklilikleri kapsamında, yalnızca çimento fabrikası toz kontrolünde değil, aynı zamanda metalik olmayan mineral mikro tozların derin işlenmesinde de yaygın olarak kullanılmaktadır. Aynı zamanda enerji, kimya, metalurji ve çelik endüstrilerinde de umut verici uygulama beklentilerine sahiptir.
Yapı ve çalışma prensibi
1. Darbe torbası toz toplayıcı yapısı Ekipman esas olarak aşağıdaki parçalardan oluşur:
(1) Kutu: torba bölmesi, ön toz toplama bölmesi, temiz hava bölmesi, gözenekli plaka, toz torbası, filtre torbası çerçevesi dahil. Kutu 9000Pa basınca dayanacak şekilde tasarlanmıştır.
(2) Enjeksiyon sistemi: ana hava borusu, enjeksiyon borusu, darbe valfi, kontrolör.
(3) İki tip kül haznesi ve kül boşaltma parçası vardır: biri, kül haznesinin doğrudan kül boşaltma valfine bağlanması, diğeri ise kül haznesinin kül boşaltma valfına bir taşıma cihazı (vidalı konveyör gibi) aracılığıyla bağlanmasıdır. Nabız torbası toz toplayıcı gövdesi tamamen çelik bir yapıyla tasarlanmıştır ve plaka, gücü artırmak ve ekipman kalitesini iyileştirmek için soğuk damgalanmıştır. Bu darbe torbalı filtre yalnızca ortam sıcaklığındaki gazları işlemekle kalmaz, aynı zamanda yapısı yüksek sıcaklıktaki gazları da işlemeye uygundur. Yalıtım gerekiyorsa, dış kabuk çift kat LBY hafif taş yünü levha ile yalıtılabilir. Dış kabuk 0,5 mm kalınlığında galvanizli sac ile korunmakta olup, yeni çekilebilir perçinleme işlemi kullanılarak monte edilmektedir. Çalışma ortamına göre farklı filtre ortamı ve filtreleme hava hızı seçilir.
2. Çalışma Prensibi
Toz yüklü gaz, ön toplama için toz toplayıcının büyütülmüş haznesine girer. Daha sonra toz, torbaların dış yüzeylerinde tutulacak şekilde kılavuz plakalar aracılığıyla filtre torbaları arasında dağıtılır. Ekipman direncini (>1200Pa) en aza indirgemek için, yüksek basınçlı gaz bir solenoid valf aracılığıyla iletilir. Basınçlı hava (0,5-0,7MPa), üfleme borusunun deliklerinden (birincil hava olarak adlandırılır) bir venturi yoluyla dışarı atılır. Bu indüksiyon kanalı, birincil hava hacminin birkaç katı ortam havasını (ikincil hava olarak adlandırılır) toz torbasına iletir, burada hızla genişler ve ters hava akışıyla birlikte tozu sallayarak istenen temizleme etkisini elde eder. Mikrobilgisayarlı otomatik kontrol cihazı kullanılarak temizleme döngüsü ve darbeli püskürtme süresi toza göre ayarlanır, böylece toz toplayıcı belirlenen aralıkta çalışabilir.
3. Seçim parametreleri ve seçim ilkeleri
(1) Nabız torbası toz toplayıcının seçilmesine yönelik ana teknik parametreler hava hacmi, gaz sıcaklığı, toz konsantrasyonu ve nemdir. Proses tasarımı hava hacmi, gaz sıcaklığı, toz konsantrasyonuna göre maksimum değer, teknik performans tablosundaki değerden biraz daha küçüktür. İlgili darbe torbası toz toplayıcı modeli, gerekli darbeli toz toplayıcı modelidir. Kullanılan toz filtre torbası giriş konsantrasyonuna, gaz sıcaklığına ve nem içeriğine göre belirlenir.
(2) Tablodaki gaz tüketimi Tesis I'deki merkezi hava beslemesi durumudur. Eğer hava makinesi tek başına kullanılıyorsa, gerçek gaz tüketimi tablodaki değerin 1,5 katına çıkarılmalıdır.
(3) Basınçlı hava tüketimi sütununda belirtilen tüketim, bu modelin ekipmanının gaz tüketimidir.
