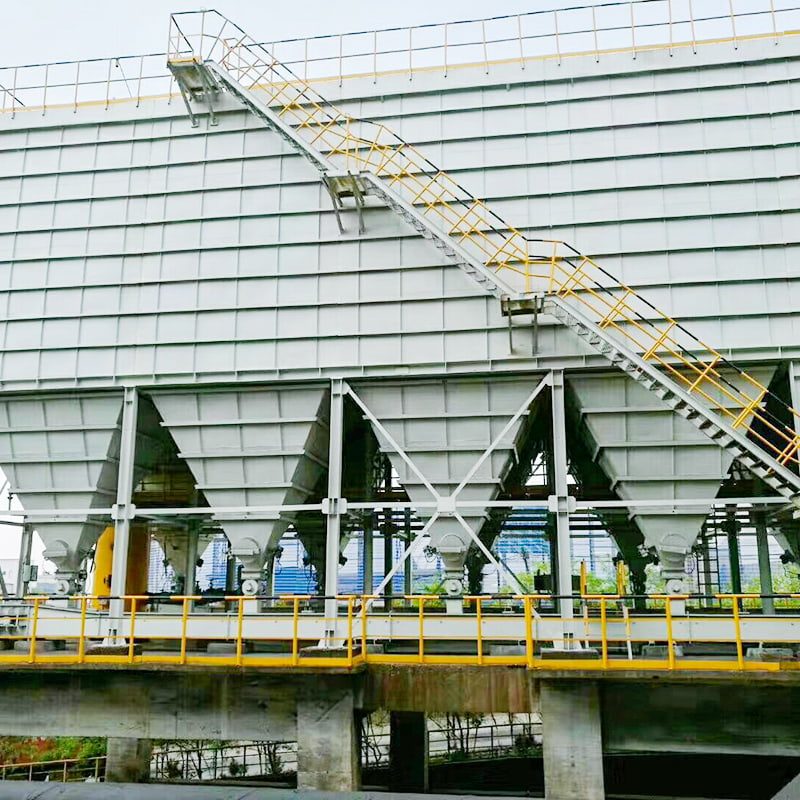

Pulse-Jet Toz Toplayıcı

Çalışma Prensibi

Toz toplayıcı bir hazne, üst hazne, orta hazne ve alt hazneden oluşur. Üst, orta ve alt odalar odacıklıdır. Çalışma sırasında toz yüklü hava, hava giriş kanalından hazneye girer. Kaba toz doğrudan haznenin tabanına düşerken, ince toz hava akışıyla yukarıya doğru orta ve alt bölmelere taşınır.

Filtre torbalarının dış yüzeyinde toz birikmektedir. Filtrelenen hava üst odaya girer ve bir egzoz fanı tarafından atmosfere boşaltılmadan önce temiz hava manifolduna (egzoz kanalına) gider. Haznedeki toz bir taşıma sistemi ile boşaltılır.

Temizleme işlemi, haznenin temiz hava çıkış kanalının kapatılarak torba filtrelerden hava akışının engellenmesiyle başlar. Daha sonra darbe valfi açılır ve basınçlı hava, hava kaynağından hava yastığı, darbe valfi ve enjeksiyon borusu üzerindeki nozülden çok kısa bir sürede (0,065-0,085 saniye) yönlendirilerek her bir filtre torbasının temizlenmesi sağlanır. Kapatma vanası, enjeksiyon işleminden sonra filtre torbalarından alınan tozun hazneye yerleşmesini sağlamak için yeterli bir süre kapatılır ve tozun, torba yüzeyinden ayrıldıktan sonra hava akışı tarafından bitişik filtre torbalarına "yeniden emilmesi" önlenir. Bu, torbanın kapsamlı temizliğini sağlar. PLC ile programlanabilir bir kontrolör egzoz valfini, darbe valfini ve kül boşaltma valfini otomatik olarak kontrol eder.

Ana Özellikler
1. Ayrı hazneli hava akışını durduran darbeli enjeksiyon temizleme teknolojisini kullanan bu sistem, darbeli toz toplayıcıların ve ayrı hazneli geri yıkama sistemlerinin eksikliklerinin üstesinden gelir. Güçlü temizleme kapasitesi, mükemmel toz giderme sonuçları, düşük emisyon konsantrasyonları, minimum hava sızıntısı, düşük enerji tüketimi, minimum ayak izi, güvenilir çalışma ve mükemmel ekonomik faydalar sunar.

2. Hava akışını kapatan ayrı haznelerde darbeli jet temizliği kullanılarak tek bir jetle kapsamlı temizlik sağlanır. Bu, temizleme döngüsünü uzatır, temizleme enerjisi tüketimini azaltır ve basınçlı hava tüketimini önemli ölçüde azaltır. Bu aynı zamanda filtre torbaları ve darbe valflerindeki yorgunluğu da azaltarak bunların ömrünü katlanarak artırır.

3. Muayene ve torba değişimi, sistem fanı durdurulmadan ve normal sistem çalışması sırasında ayrı haznelerde yapılabilir. Filtre torbaları mükemmel sızdırmazlık ve güvenilirlik için elastik genleşme halkaları kullanır. Poligonal filtre torbası kafesi, torba ile kafes arasındaki sürtünmeyi azaltarak torba ömrünü uzatır ve torbanın çıkarılmasını kolaylaştırır.

4. Torba sistemi bir üst ekstraksiyon sistemi kullanır. Torba değişimi sırasında kafes geri çekilir ve kirli torbalar haznenin alt haznesine yerleştirilip bir menholden çıkarılır, böylece torba değiştirme çalışma koşulları iyileştirilir.

5. Hazne, mükemmel sızdırmazlık için hava geçirmez bir tasarıma sahiptir. Muayene kapısı yüksek kaliteli sızdırmazlık malzemesinden yapılmıştır. Üretim sürecinde sızıntı tespiti için gazyağı kullanılır, bu da çok düşük hava sızıntısı oranına neden olur. 6. Bi-Get enerji tasarruf sistemi ve Emc torba temizleme sistemi ile donatılan sistem, düşük enerji tüketimi ile çalışmaktadır.

7. Bölmeli darbeli jet torbalı toz toplayıcının giriş ve çıkış kanalları, hava akışı direncini azaltacak şekilde kompakt bir şekilde düzenlenmiştir.

8. Sistemin tamamı, otomatik toz temizleme ve boşaltma, otomatik sıcaklık kontrolü ve aşırı sıcaklık alarmı sağlayan bir PLC tarafından kontrol edilir.
